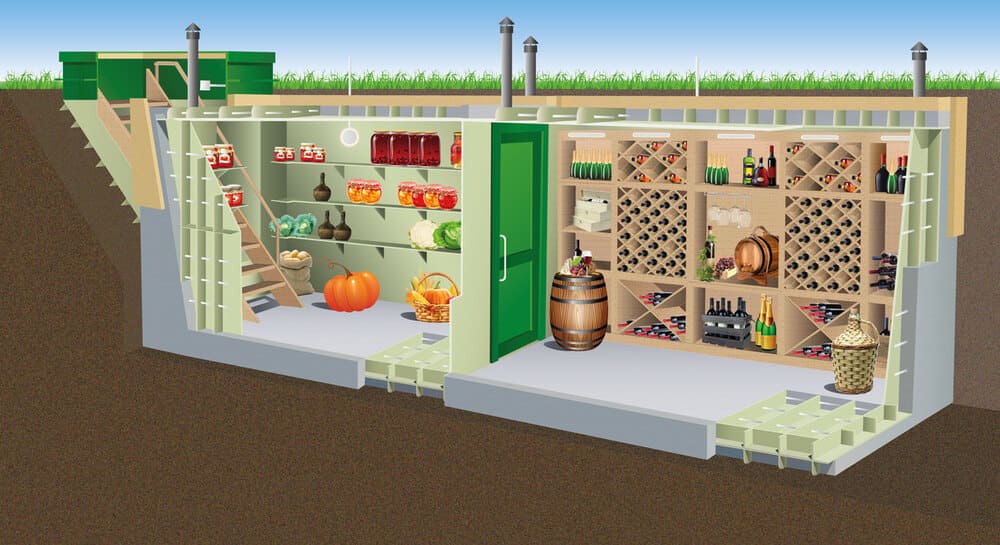

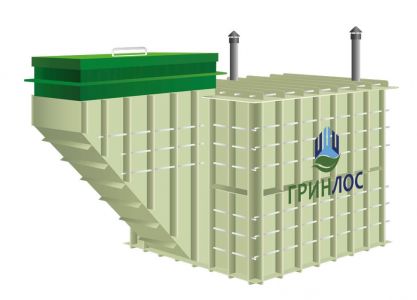

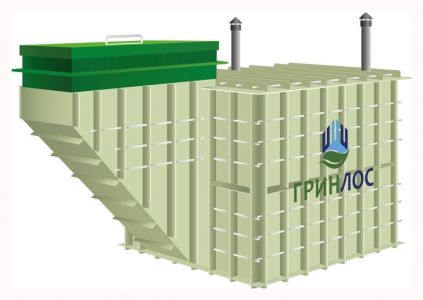

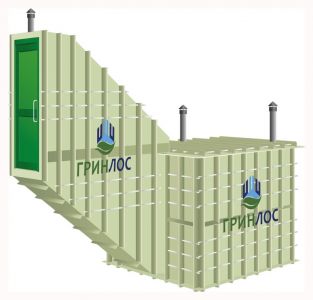

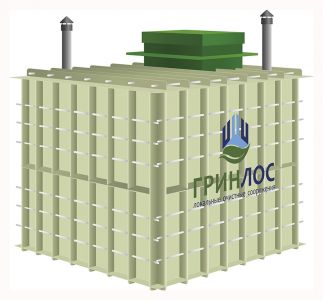

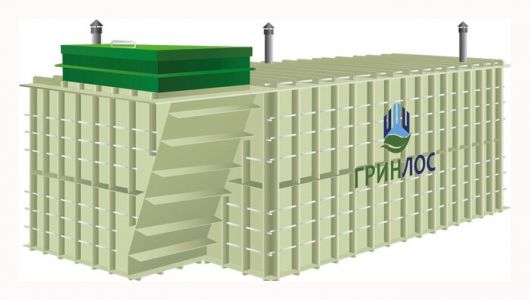

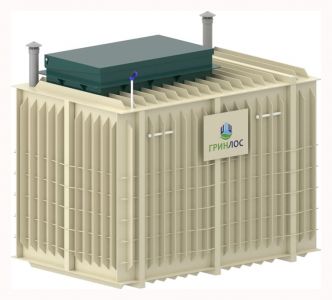

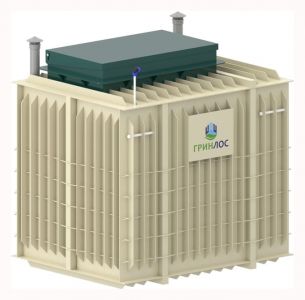

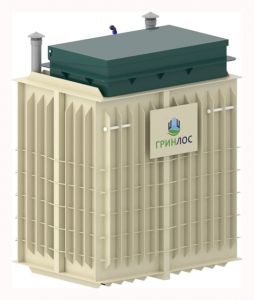

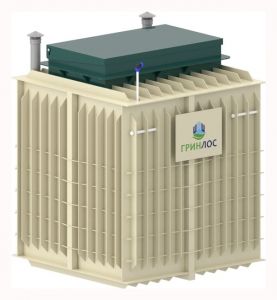

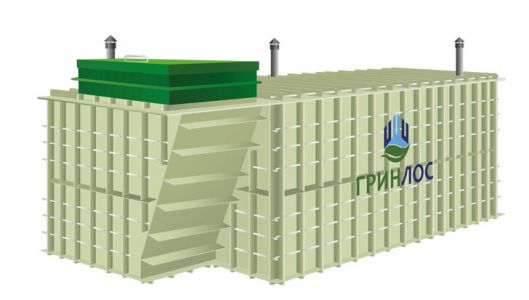

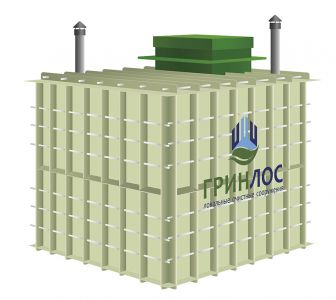

ГРИНЛОС Погреб

Установка и монтаж

При монтаже ГРИНЛОС Погреб необходимо руководствоваться Техническим паспортом, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами: СП 45.13330.2017 “Земляные сооружения, основания и фундаменты”, СП 22.13330.2016 “Основания зданий и сооружений”, Приказ Минтруда № 883н "Об утверждении Правил по охране труда при строительстве, реконструкции и ремонте", СП 70.13330.2012 “Несущие и ограждающие конструкции” и ПУЭ (Правила устройства электроустановок).

Лица, выполняющие монтаж, должны иметь необходимые опыт и квалификацию, подтвержденную документально для проведения строительных работ, а также для необходимой техники, инструментов и механизмов.

Лица, выполняющие монтаж, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы нужно использовать средства индивидуальной защиты и соблюдать внутренние правила проведения работ на объекте.

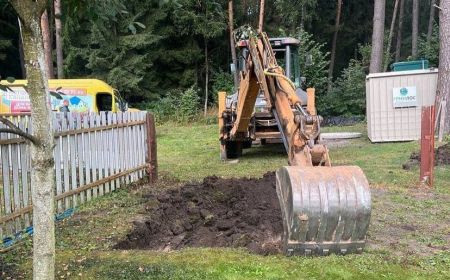

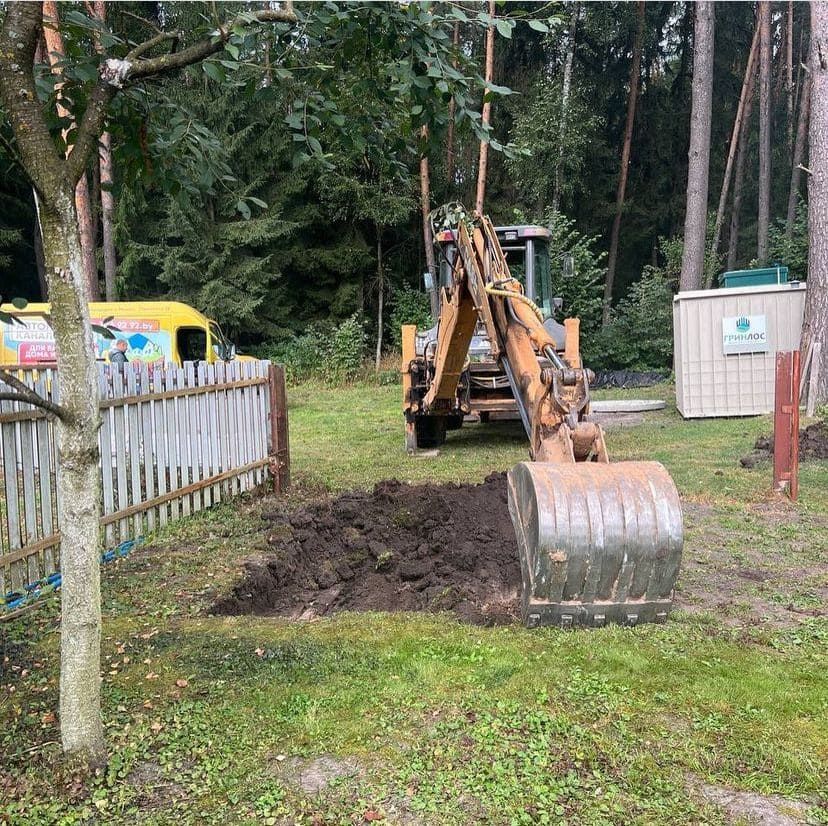

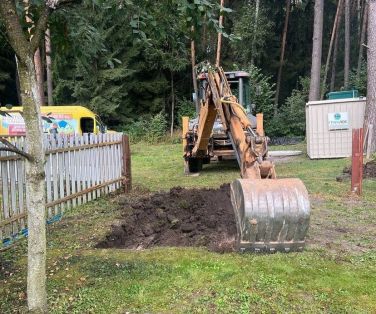

Подготовка котлована для ГРИНЛОС Погреб

Плита под установку ГРИНЛОС Погреб должна иметь габаритные размеры на 200 мм шире габаритов ГРИНЛОС Погреб с каждой стороны. Котлован под установку оборудования должен иметь размеры и откосы, не допускающие осаждение и обвал грунта на плиту-основание. При необходимости стенки котлована нужно укрепить.

Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация.

По окончании работ по устройству котлована требуется инструментальная проверка на соответствие проекту, с составлением акта скрытых работ и с приложением фотоотчета.

Установка бетонной армированной плиты

В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, которая укрепляется двухслойным армированием. Толщина и шаг арматуры выбирается согласно проекту, рекомендовано не менее 8-10 мм, 150-200 мм соответственно. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса бетона (справочно: 1 м3 бетона весит около 2500 кг). По периметру оборудования с отступом 150 мм из плиты выпускаются монтажные петли. По периметру оборудования с отступом 100-150 мм из плиты вертикально выпускается арматура, связанная с горизонтальной арматурой плиты основания, на высоту, достаточную для привязки к горизонтальной арматуре обвязки погреба.

Расчет плиты-основания и способа крепления оборудования к ней производит специализированная проектная организация.

Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.

По окончании работ по монтажу плиты-основания нужно выполнить инструментальную проверку на соответствие проекту, с составлением акта скрытых работ и приложением фотоотчета.

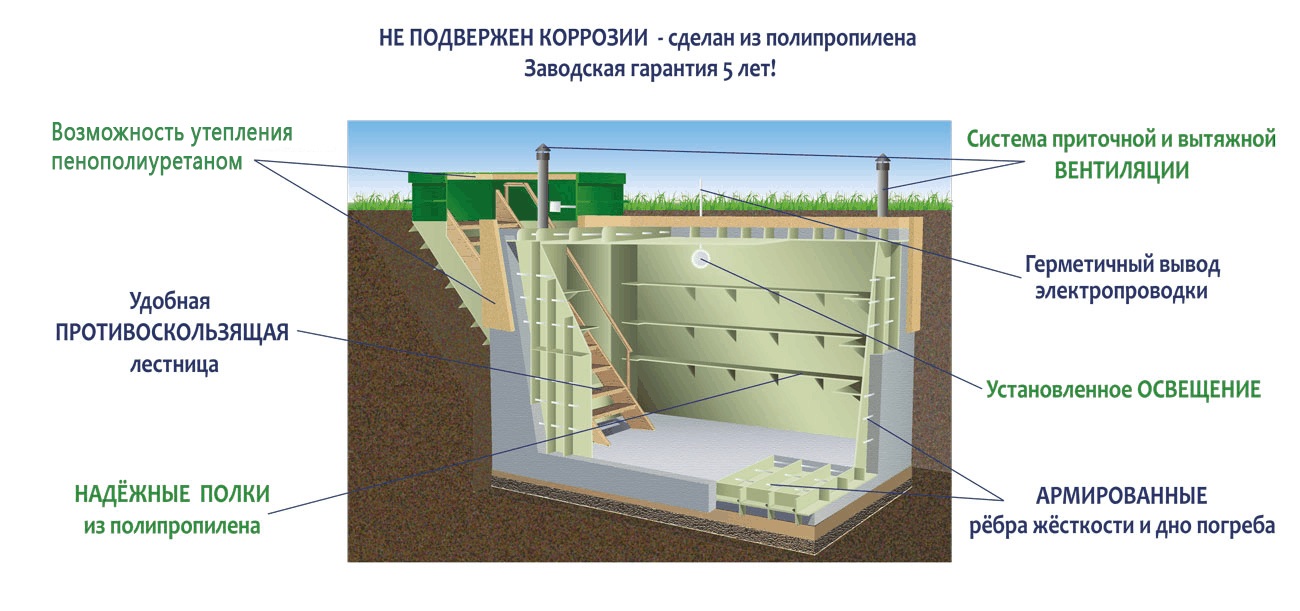

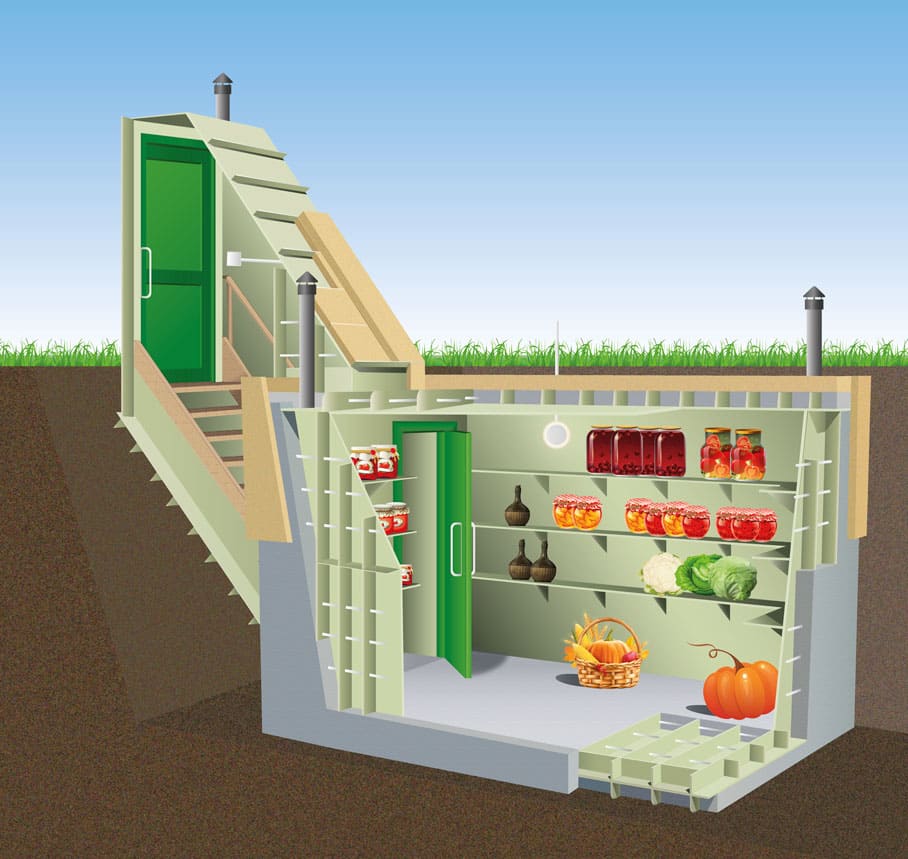

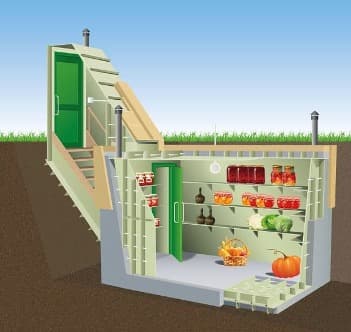

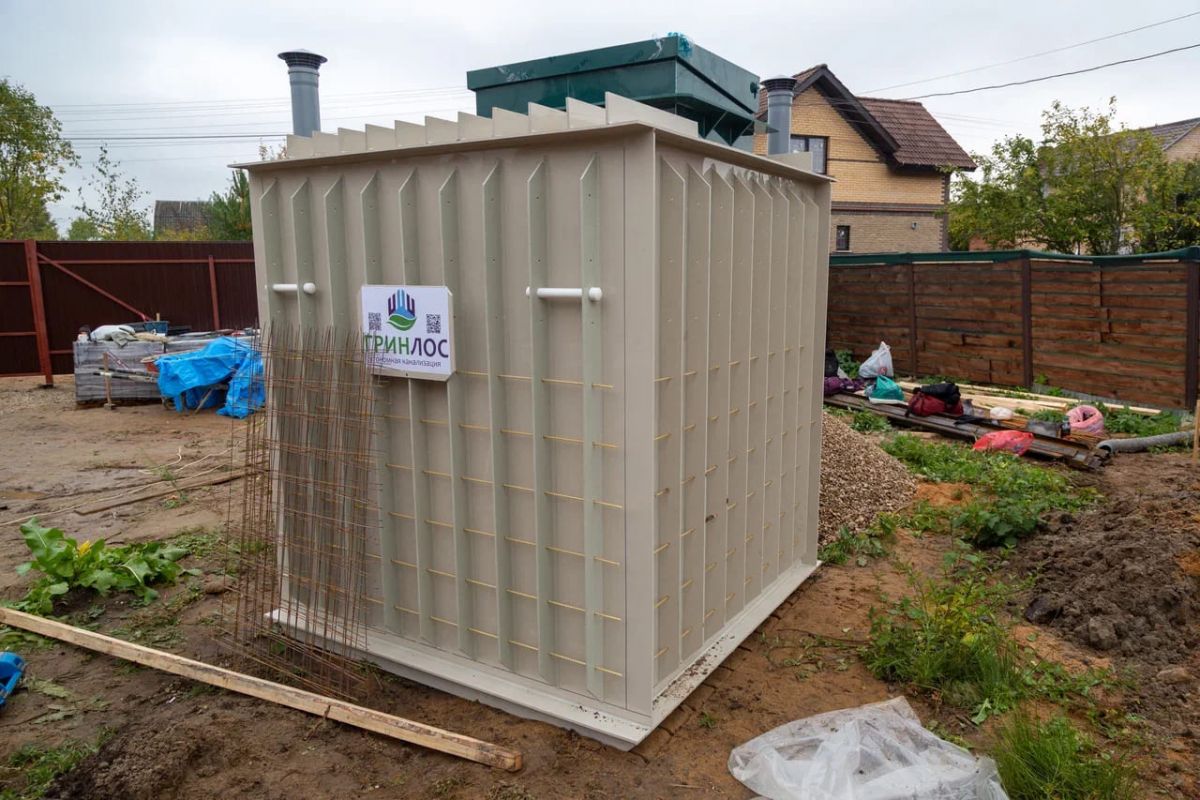

Установка ГРИНЛОС Погреб

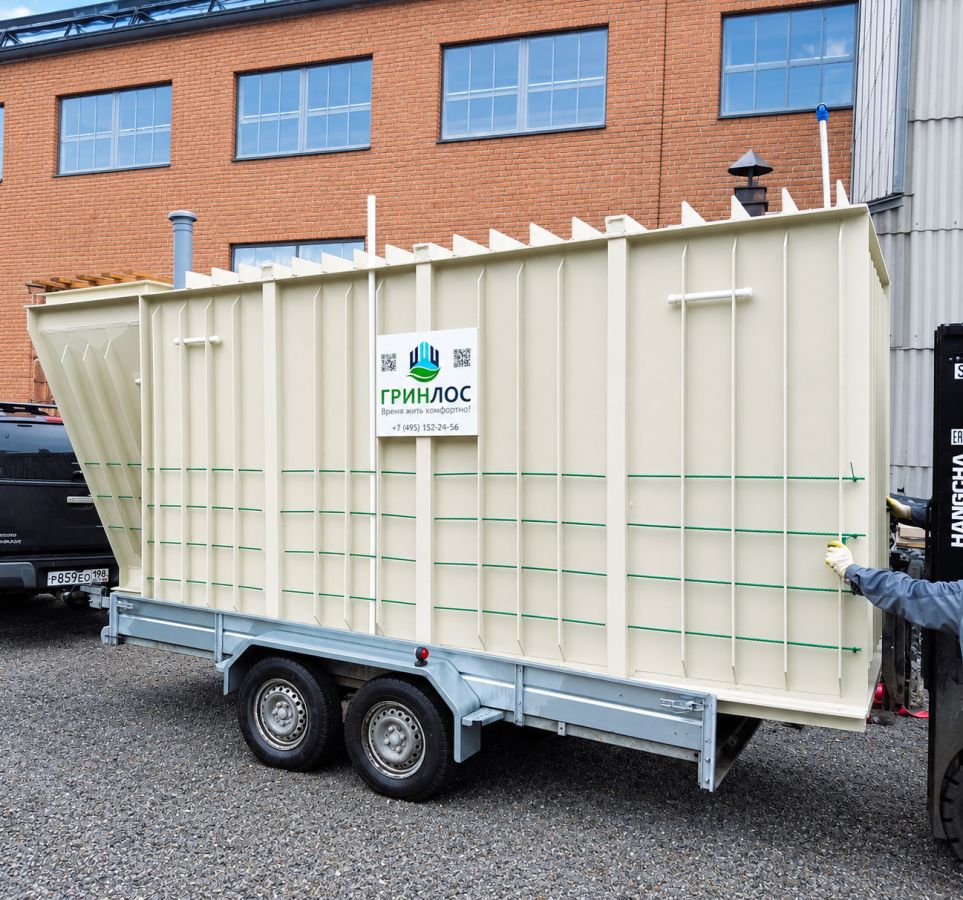

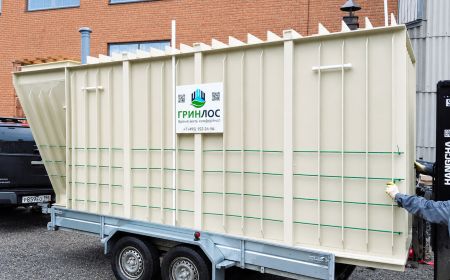

Перед началом работ по установке ГРИНЛОС Погреб требуется входной контроль качества — осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж.

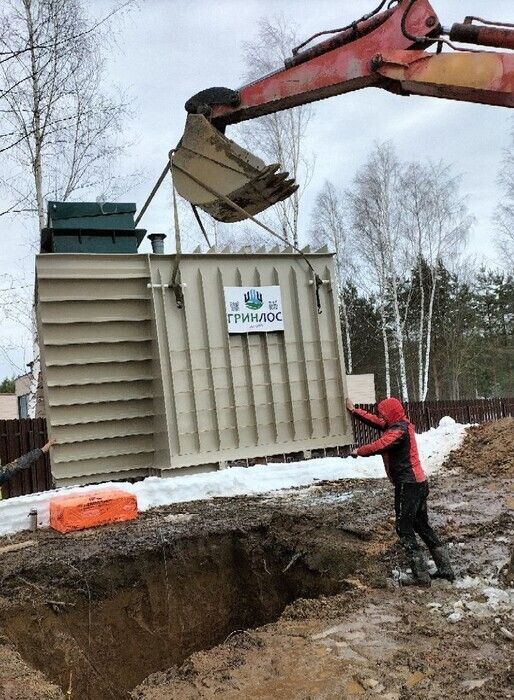

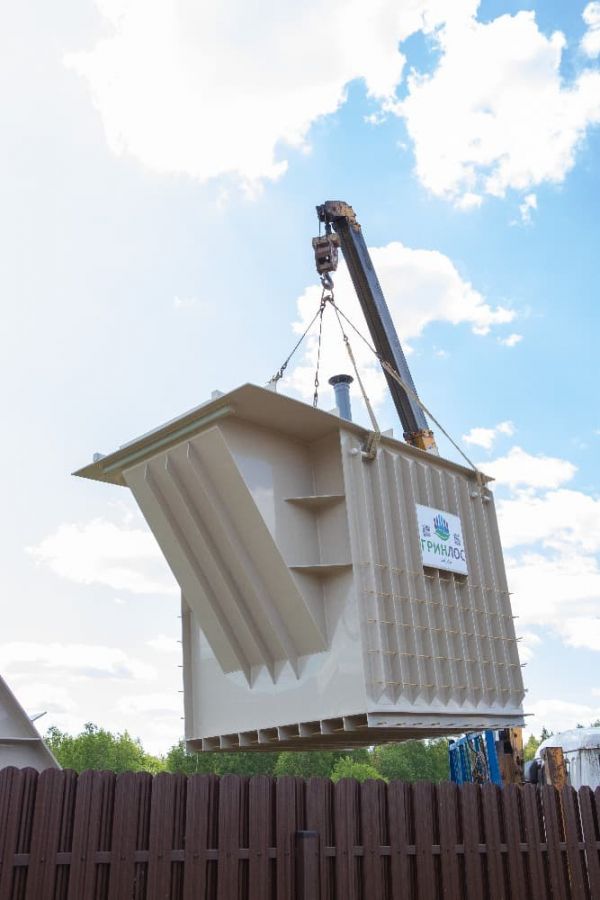

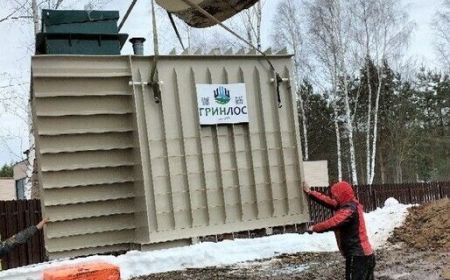

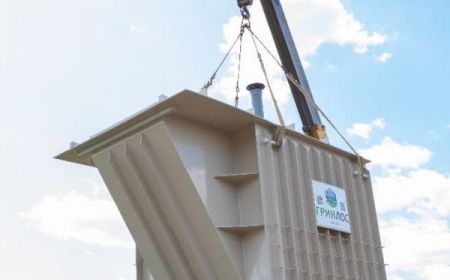

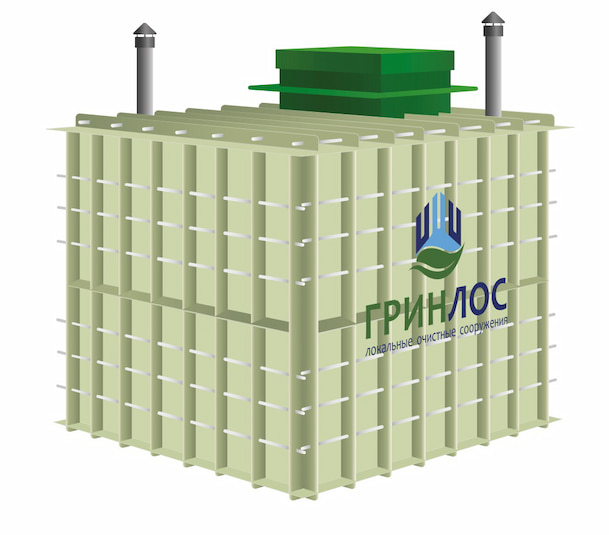

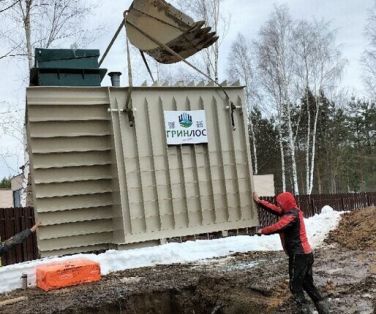

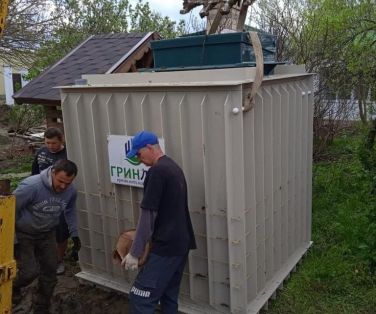

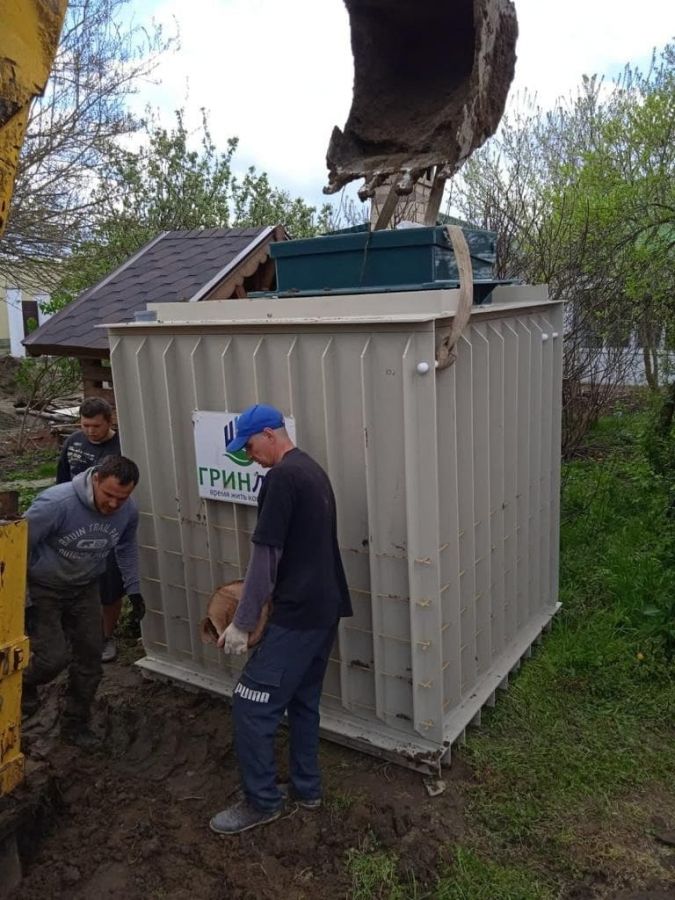

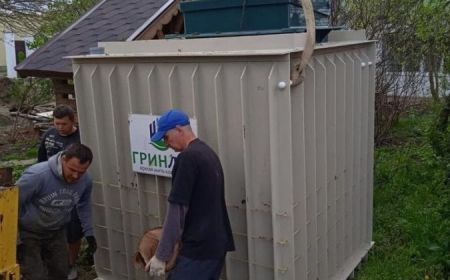

Установка ГРИНЛОС Погреб производится монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе ГРИНЛОС Погреб.

Изделие устанавливается непосредственно на плиту, крен недопустим, и монтируется строго по уровню.

После установки на плиту основание ГРИНЛОС Погреб фиксируется на плите синтетическими стропами за заранее подготовленные монтажные петли в плите и за специальные монтажные проушины на корпусе ГРИНЛОС Погреб, при отсутствии монтажных проушин стропы перекидываются через корпус. Синтетические стропы в комплект поставки не входят, рекомендованные характеристики строп: ширина не менее 50 мм, толщина не менее 2 мм, разрывная нагрузка не менее 5 т.

ЗАПРЕЩАЕТСЯ фиксация ГРИНЛОС Погреб к плите металлическими тросами или цепями.

После установки выполнить выверку оборудования в плане и по высоте с составлением акта скрытых работ и фотоотчета.

Укрепление основания ГРИНЛОС Погреб

По окончании работ по установке ГРИНЛОС Погреб на плиту-основание необходимо произвести укрепление основания.

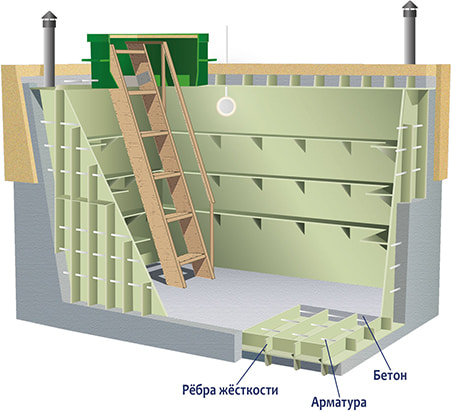

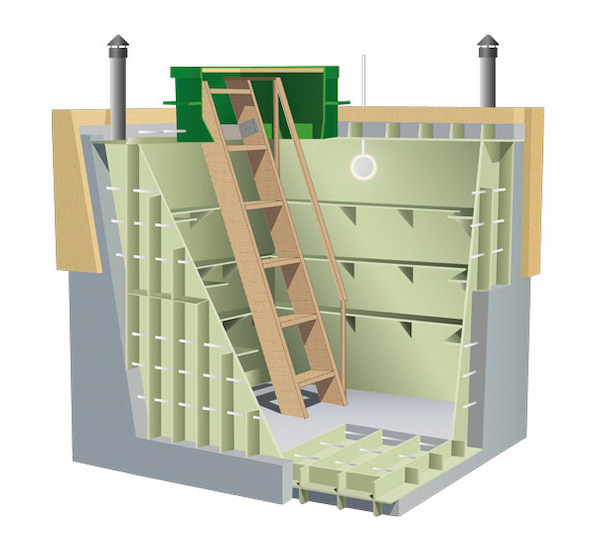

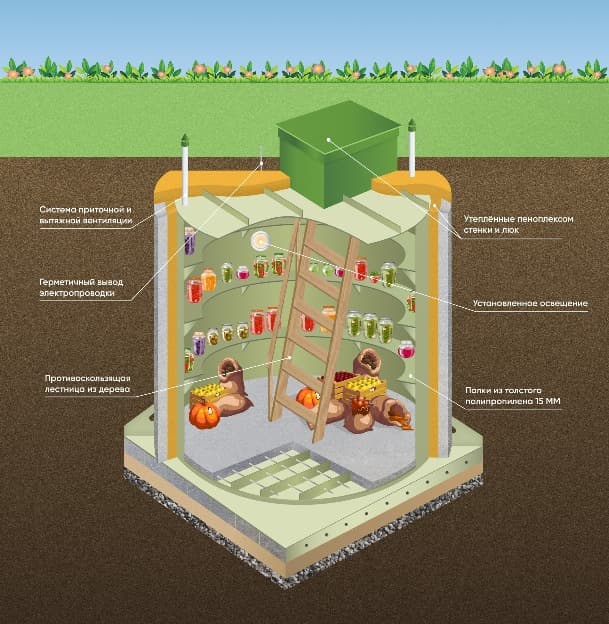

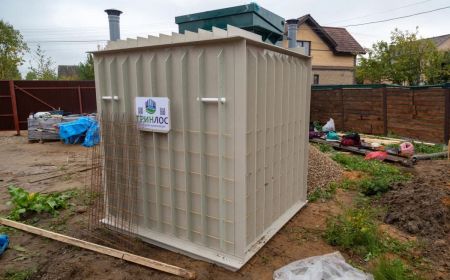

Внутри ГРИНЛОС Погреб — в основании пола смонтированы пластиковые ребра жесткости, через которые пропущена арматура, для укрепления основания. Необходимо забетонировать основание на высоту 30-50 мм выше верхнего края ребер жесткости. В дальнейшем бетонный пол рекомендуется обработать защитным слоем, который предотвратит преждевременный износ.

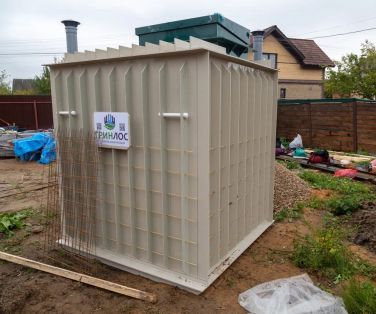

Арматура, смонтированная снаружи на стенах ГРИНЛОС Погреб связывается с арматурой, выпущенной из основания под погребом.

Обратная засыпка (бетонирование) ГРИНЛОС Погреб

При заглублении ГРИНЛОС Погреб на глубину не более 250 мм до уровня земли, запланированного после финишного благоустройства, в однородных спокойных грунтах с низким уровнем грунтовых вод, обратную обсыпку допустимо производить песком без твердых крупных включений, смешанным с цементом. Соотношение цемента и песка для обсыпки составляет 1:5.

Песчано-цементная засыпка производится послойно, с обязательным трамбованием каждого слоя. Толщина каждого слоя 300 мм.

Песчано-цементную смесь необходимо заменить бетоном в следующих случаях:

• при условии уровня грунтовых вод выше 1500 мм от уровня земли;
• при наличии плывуна;
• при монтаже в скальных грунтах и прочих нестандартных ситуациях;
• при монтаже ГРИНЛОС Погреб под зданиями, сооружениями, любыми постройками;
• при организации пешеходной или проезжей зоны над погребом;
• в случае заглубления ГРИНЛОС Погреб более чем на 250 мм до уровня земли, запланированного после финишного благоустройства.

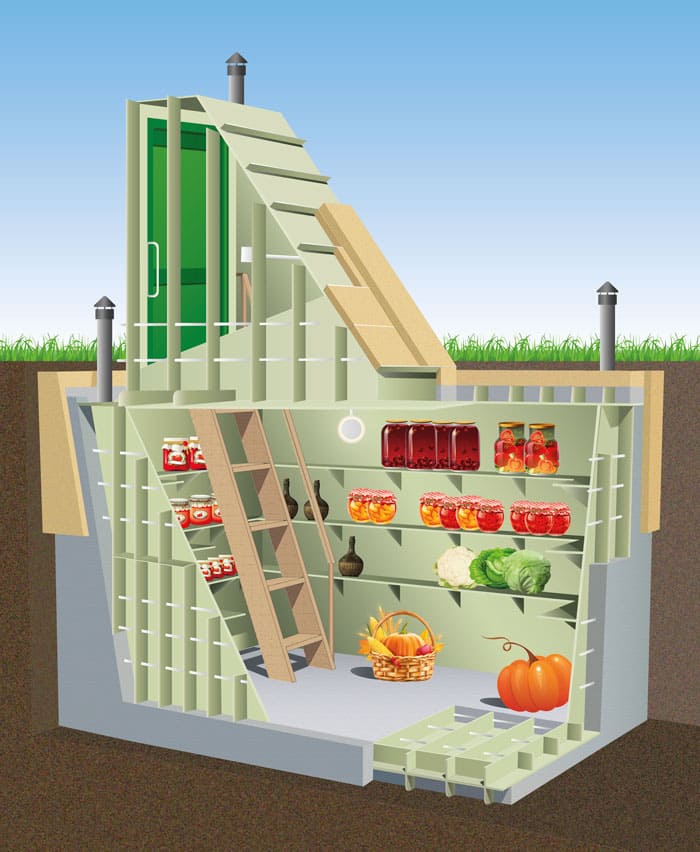

В указанных случаях над верхним пластиковым горизонтальным перекрытием (крышей) ГРИНЛОС Погреб необходимо смонтировать разгрузочную плиту. Она должна опираться на бетонные стенки, которые возводятся по периметру устанавливаемого ГРИНЛОС Погреб и опираются на выпуск плиты основания. Расчет толщины и конструкции стен, а также разгрузочной плиты производит специализированная проектная организация исходя из предполагаемой нагрузки.

По факту проделанных работ требуется инструментальная проверка на соответствие проекту, с составлением акта скрытых работ и с приложением фотоотчета.

Теплоизоляция ГРИНЛОС Погреб

В определенных условиях эксплуатации ГРИНЛОС Погребу нужна теплоизоляция. Окончательный расчет способа и материалов для теплоизоляции осуществляет проектная организация, как правило, это горизонтальный теплоизоляционный слой из материала, допустимого в грунте и уложенного на верхнее пластиковое горизонтальное перекрытие (крышу) ГРИНЛОС Погреб.

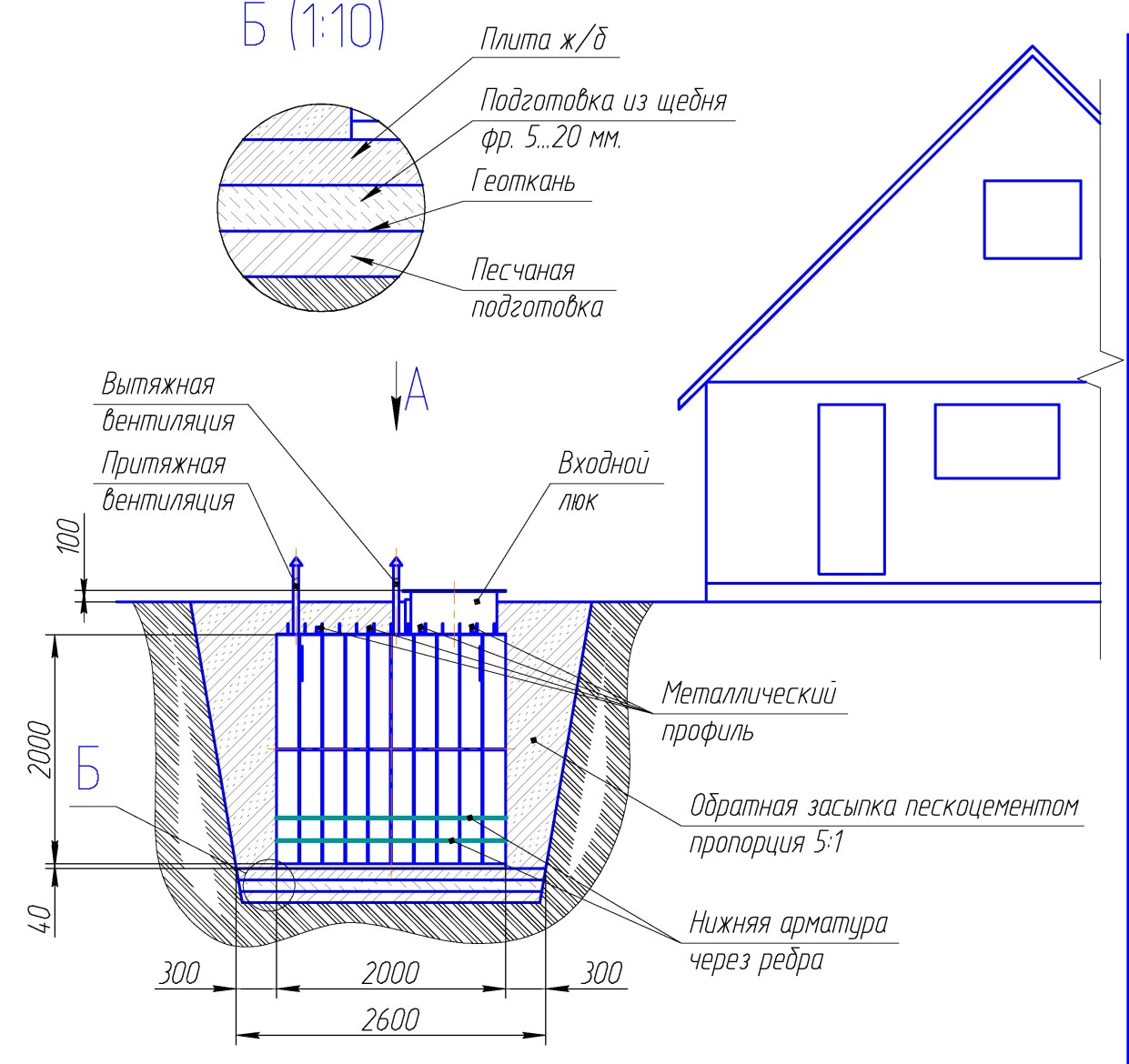

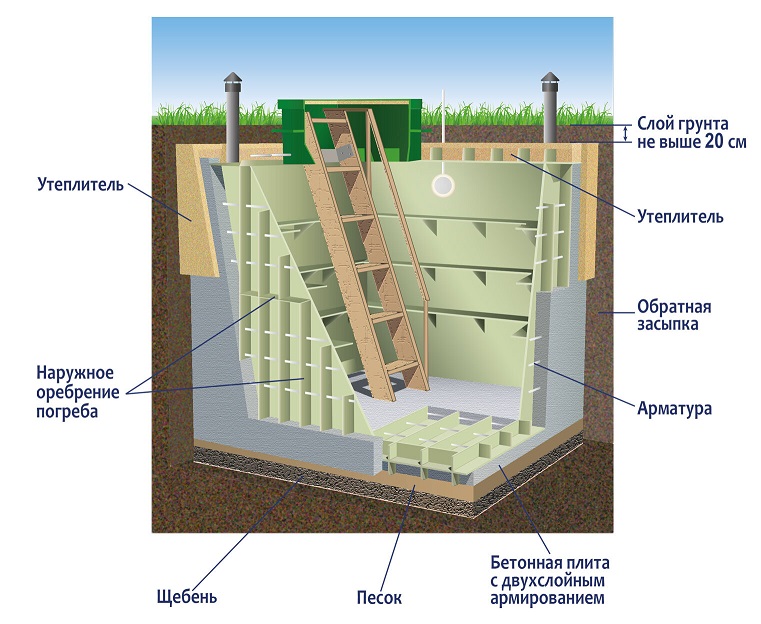

Монтажная схема ГРИНЛОС Погреб
