ГРИНЛОС Мини-градирни стеклопластиковые
ГРИНЛОС промышленные блочные мини-градирни СП — это компактные вентиляторные установки полной заводской готовности, которые предназначены для эффективного снижения температуры воды в локальных водооборотных циклах предприятий. Мини-градирня представляет собой вертикальный цилиндрический корпус из армированного композита с высокопроизводительной противоточной системой теплообмена внутри.
Оборудование востребовано на заводах РТИ, пищевых, кондитерских и фармацевтических предприятиях, химических производствах, а также в системах кондиционирования общественных зданий и ледовых дворцов. Поскольку обеспечивает стабильное охлаждение технологического потока жидкости при минимальных затратах электроэнергии.
- Глубина термического перепада: позволяет снижать температуру воды в контуре до 25°С (диапазон перепада)
- Исполнение несущего корпуса: 100% армированный химически стойкий стеклопластик
- Готовность к запуску: поставка моноблоком, шеф-монтаж и подключение за 1–2 дня

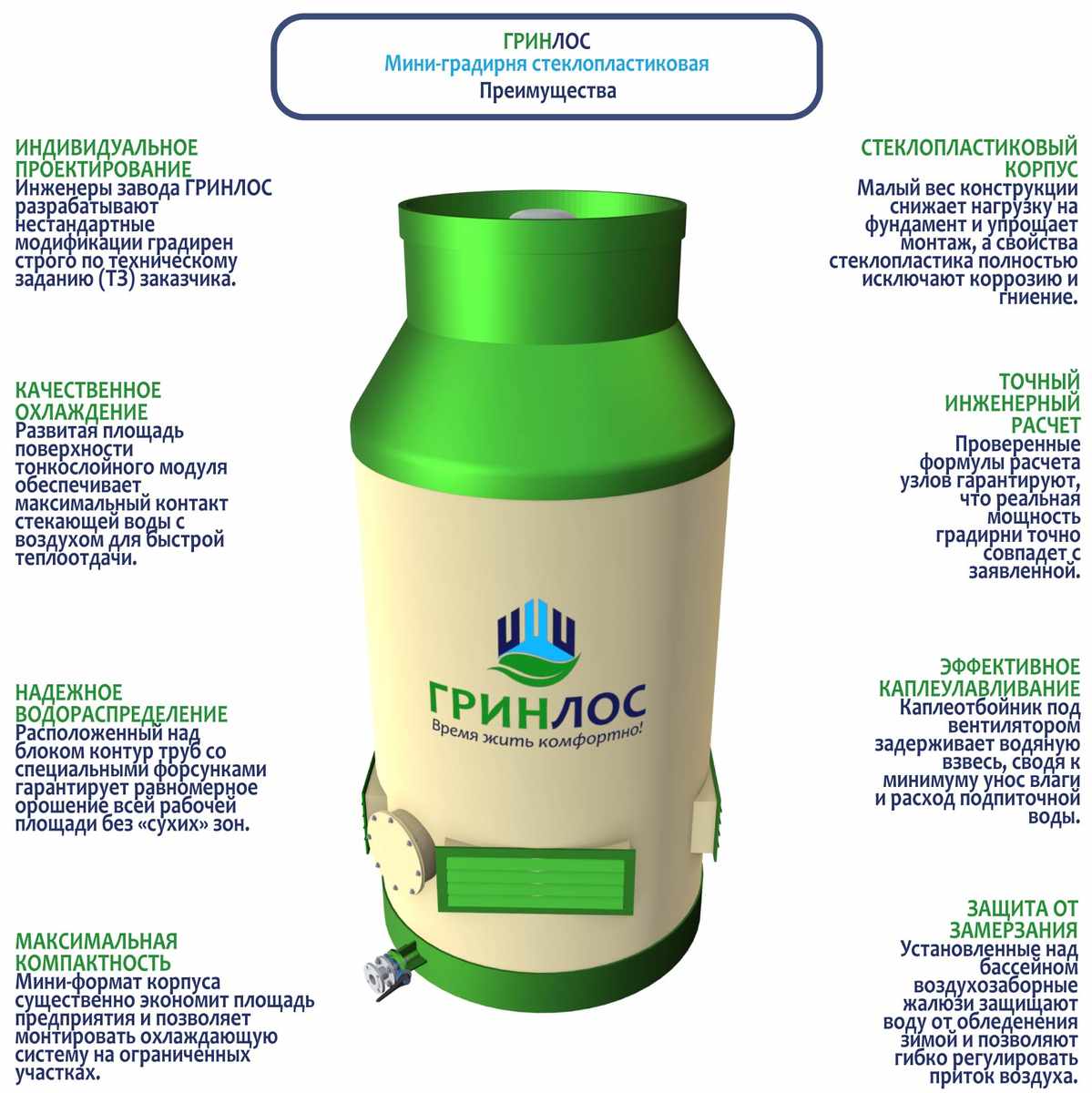

Преимущества стеклопластиковых мини-градирен ГРИНЛОС
Малый вес композитной конструкции снижает нагрузку на фундамент или кровлю здания и упрощает такелаж. Стеклопластик не подвержен коррозии, гниению и деформации каркаса при контакте с агрессивными промышленными средами.
Площадь поверхности тонкослойного насадочного модуля обеспечивает максимальный контакт стекающей воды с восходящим потоком воздуха, это способствует быстрой и эффективной теплоотдаче.
Расположенный над тонкослойным блоком трубный контур оснащен специализированными форсунками для равномерного орошения всей рабочей площади без образования «сухих» зон и перетоков.
Каплеуловитель установлен прямо под вентилятором, он задерживает водяную взвесь и капли. Это сводит к минимуму унос влаги в атмосферу и сокращает расходы подпиточной воды.
Установленные в нижнем ярусе над бассейном воздухозаборные жалюзи защищают воду от обледенения зимой и позволяют регулировать приток холодного воздуха.
Специалисты конструкторского бюро завода ГРИНЛОС разрабатывают нестандартные модификации градирен по техническому заданию (ТЗ) заказчика.

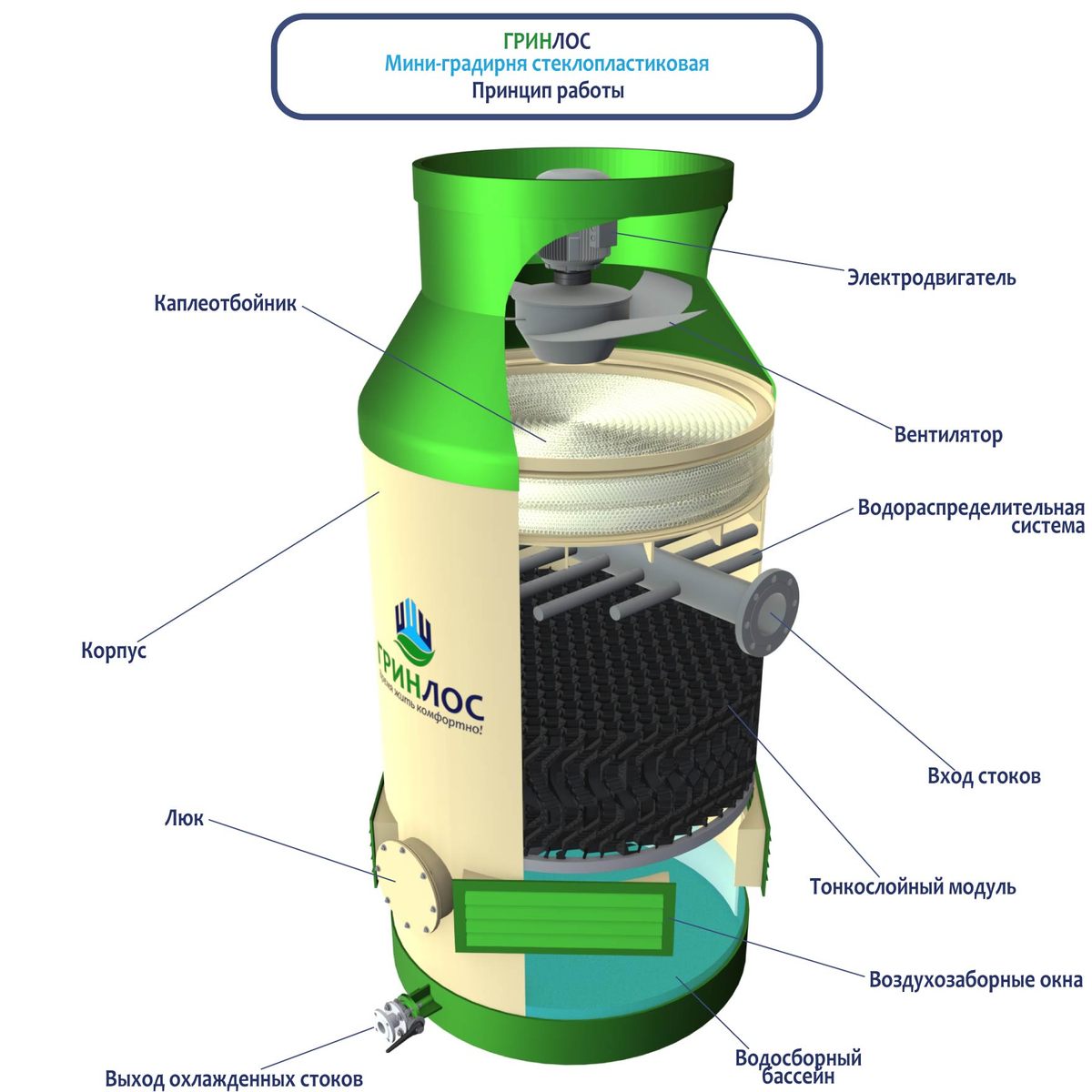

Комплект поставки и конструктивные элементы
Малогабаритная градирня ГРИНЛОС поставляется на объект единым блоком в максимальной заводской готовности:
- Цилиндрический корпус — монолитная оболочка из армированного стеклопластика со встроенным ревизионным люком обслуживания.
- Электродвигатель и вентилятор — осевой тяговый узел высокого класса защиты для создания стабильного вытяжного воздушного потока.
- Каплеотбойник (водоуловитель) — сетчатый блок для предотвращения капельного уноса жидкости.
- Водораспределительная система — лучевой полипропиленовый коллектор со встроенным входным патрубком стоков.
- Тонкослойный модуль (ороситель) — многослойный капельно-пленочный блок с низким аэродинамическим сопротивлением.
- Воздухозаборные окна с жалюзи — нижний периферийный пояс для равномерного распределения приточного воздуха.
- Водосборный (приемный) бассейн — нижняя кумулятивная часть корпуса со штуцером вывода охлажденных стоков.

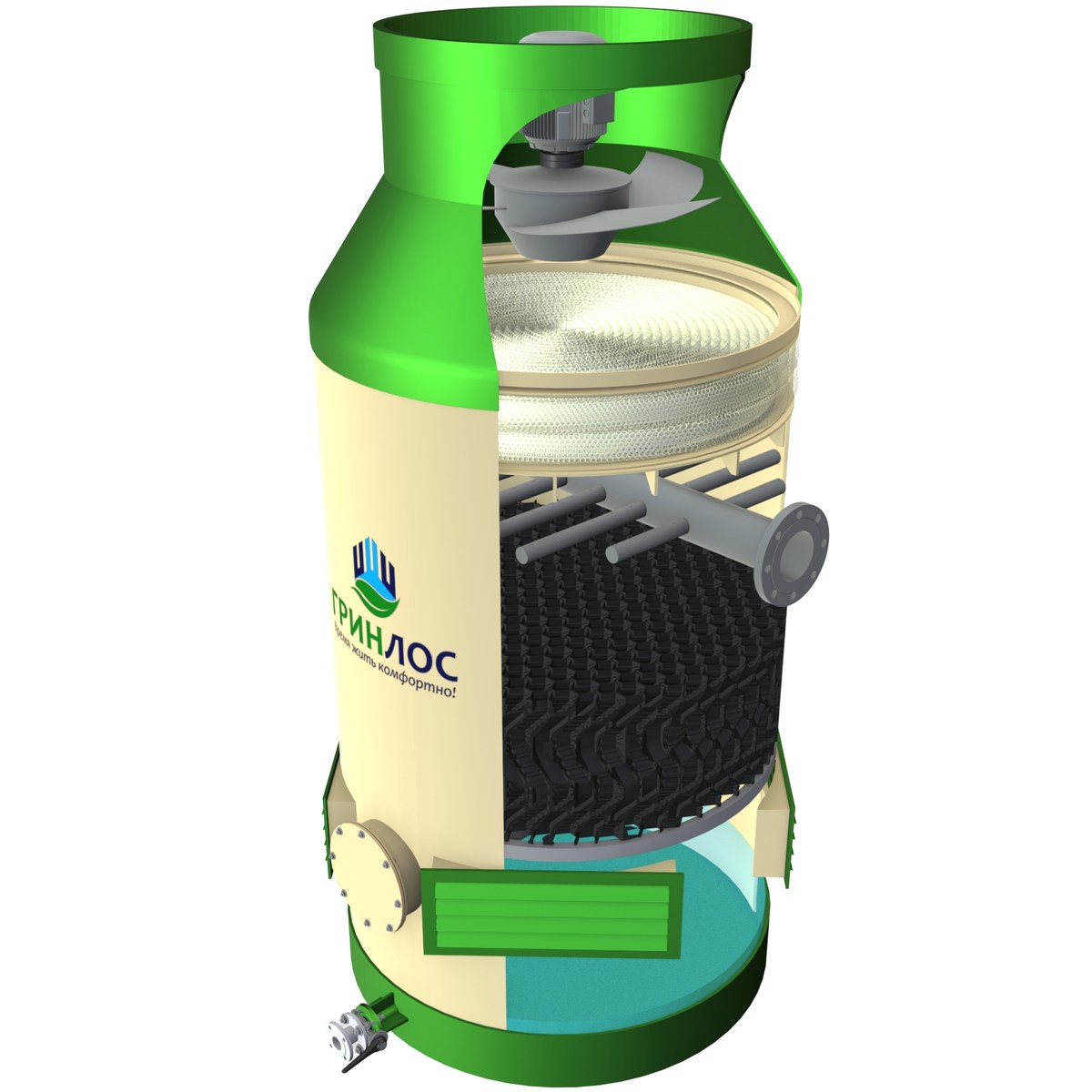

Внутреннее устройство и принцип работы
Охлаждение оборотной технологической жидкости в мини-градирне ГРИНЛОС протекает в автоматическом режиме по противоточному принципу:
- Равномерное распределение стоков. Нагретая на производстве вода под давлением подается через входной патрубок в водораспределительную систему. Специальные тангенциальные сопла равномерно разбрызгивают жидкость по всей поверхности и создают факел распыла, это увеличивает время полета капель и запускает охлаждение еще в воздухе.
- Противоточное пленочное испарение. Жидкость стекает вниз, покрывает тонкой пленкой поверхности трехслойного тонкослойного модуля (оросителя). Одновременно с этим верхний осевой вентилятор, приводимый в движение электродвигателем, затягивает атмосферный воздух через нижние воздухозаборные окна. Воздух движется снизу вверх — навстречу воде. За счет частичного испарения капель происходит интенсивный теплообмен и падение температуры воды на величину до 25°С.
- Улавливание влаги и сбор. Воздушный поток, насыщенный водяным паром, перед выходом наружу проходит сквозь каплеотбойник. Крупные капли застревают в конфигурации водоуловителя и скатываются обратно, а увлажненный воздух выбрасывается вверх. Охлажденная вода собирается в водосборном бассейне и через патрубок выхода стоков направляется насосами обратно в производственный процесс.
Рекомендации по проектированию и зимней эксплуатации
- Универсальность размещения. Компактные габариты позволяют монтировать стеклопластиковую мини-градирню ГРИНЛОС на ограниченных площадях предприятий, на кровлях зданий или непосредственно у стен цеха (закрытие одного воздухозаборного окна не снижает общую мощность теплообмена).
- Зимний режим «Антиобледенение». При эксплуатации в условиях отрицательных температур наружные направляющие жалюзи отклоняют поток холодного воздуха вниз, к теплой воде бассейна, чтобы не произошло намерзание льда на оросителе. Для защиты контура автоматика АСУ ТП активирует байпасный проток и функции «Сушка».
Закажите расчет стеклопластиковой мини-градирни ГРИНЛОС
Купить стеклопластиковую мини-градирню вентиляторного типа напрямую от завода ГРИНЛОС — это экономически выгодное решение, которое снизит затраты на электричество и воду в контуре до 50% по сравнению с высоконапорными аналогами. Направьте технические требования, часовой расход оборотной воды и параметры температурного перепада вашего оборудования через форму на сайте. Итоговая цена установки рассчитывается в индивидуальном порядке и зависит от требуемой гидравлической нагрузки (м³/час), мощности вентилятора и высоты корпуса. Вы можете заказать малогабаритную градирню «под ключ» с доставкой, шеф-монтажом и интеграцией в производственный цикл.
